콘크리트 내에서의 초음파의 전달 속도는 탄성 정도나 강도에 의해 영향을 받게 됩니다.
Ultracon-150은 높은 전압을 송신 탐촉자에 가하여 초음파가 발생하게 하고 이 에너지는 콘크리트를 지나 수신 탐촉자로 전달됩니다. 콘크리트의 탄성이나 강도가 높을 때 초음파의 전달 속도는 빠르고 반대로 탄성이나 강도가 낮을 때는 콘크리트 내에서의 초음파의 전달 속도는 느려지게 됩니다.
Ultracon-150은 초음파의 전달 시간을 정확하게 측정함으로서 검사하고자 하는 재료를 비파괴 방법으로 품질을 평가하거나 탄성 계수를 알 수 있게 합니다.
Ultracon-150은 큐씨맨에서 자체 제작한 52 kHz의 초음파 탐촉자를 사용하여 감쇄가 심한 콘크리트나 목재, 돌, 플라스틱과 같은 재질에서도 초음파가 효율적으로 전달되도록 디자인되었습니다. 또한 본체에는 XTR™ 커넥터를 사용하여 실수로 인하여 기기가 파손되는 것을 방지하였으며 심플한 디자인으로 작업 현장, 실험실 및 연구실에서 간편하게 사용할 수 있도록 하였습니다.
Ultracon-150은 과학기술부의 “인위 재해 방재 기술 개발 사업”의 일환으로 정부 출연금의 보조를 받아 한국표준과학연구원과 공동으로 개발된 장비인 Contester-1000의 2세대 모델입니다.

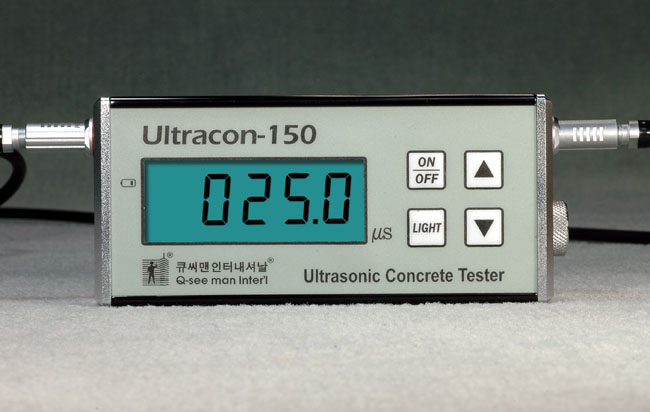

Ultracon-150의 특징
세계 최소형, 최경량의 콤팩트한 디자인
수신 신호를 Ultracon-50으로 연결하여 디지털로 변환한 후 노트북 상에서 전달 시간,
속도, 압축 강도 분석 및 설정 조건, 측정 결과 및 현장 사진을 한 화면에서 저장 (옵션)
강한 초음파 에너지를 발생시키는 고출력 Pulser와 높은 수신 감도를 갖는 Receiver
그리고 콘크리트에서 초음파가 가장 효율적으로 전달될 수 있도록 디자인된 고효율
초음파 탐촉자의 조합으로 두꺼운 재질이나 감쇄가 심한 재질에서도 탁월한 성능 발휘
LED 백라이트를 사용하여 어두운 곳에서도 잘 보일 수 있도록 디자인
2 x AA 알칼라인 배터리를 사용하여 배터리 교체가 용이
초음파 전달 시간을 0.1㎲ 단위로 표시
충전용 AC Free Voltage 전원부 내장 및 충전용 밧데리를 사용하여 휴대가 간편
BS1881 part 203에 부합하도록 제작하여 신뢰도 향상
본체의 송/수신부에 XTR™ 커넥터를 사용하여 착탈이 간편하며 연결 실수로 인한 본체 파손 방지
휴대하기에 편리하도록 디자인된 휴대용 케이스 및 기기를 보호하기 위한 알루미늄 가방
Low Battery 표시 기능

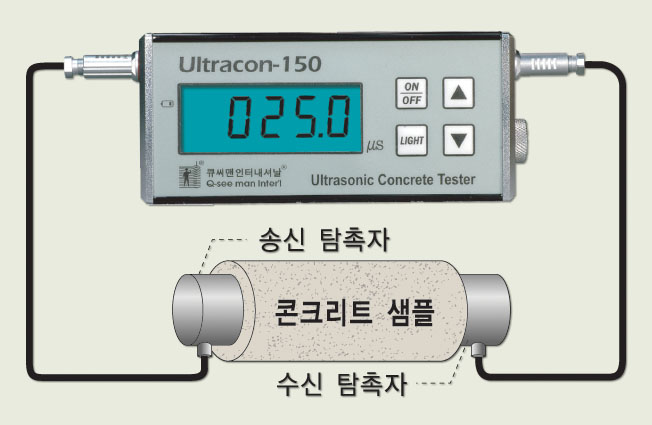

Ultracon-150의 측정 원리
|
