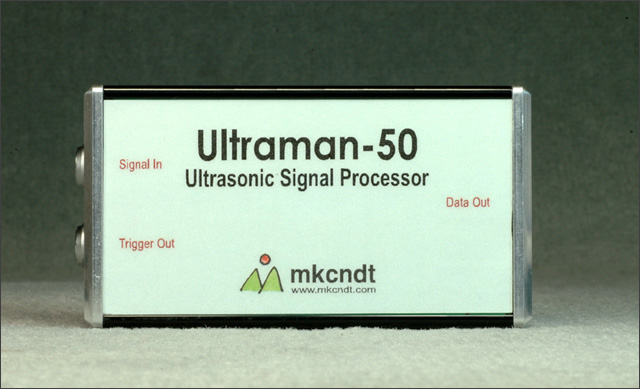

(클릭하면 확대된 사진을 볼 수 있음)



엠케이씨에서 개발한 Ultraman-50은 아날로그 초음파 장비 또는 Pulser/Receiver의 RF 신호를 노트북이나 PC로 전송하여 디지털 탐상기와 같은 기능을 제공합니다. 40 MHz의 샘플링 속도로 취득한 신호는 USB를 통하여 PC로 실시간으로 전송되며 소프트웨어는 게이트, 음속/거리/시간의 자동 계산, DSP 필터, Averaging 등 신호 분석에 사용되는 도구를 제공합니다.
가볍고 콤팩트 하게 설계되었으므로 산업 현장에서 간편하게 노트북과 연결하여 사용할 수 있으며 디지털 탐상기의 기능을 대체할 수 있습니다.

　
Ultraman-50의 특징

아날로그 장비의 RF 신호를 PC로 전송하여 디지털 장비의 기능을 제공
낮은 주파수부터 높은 주파수까지 탁월한 파형 취득
소프트웨어 선택 사양에 따라 특화된 어플리케이션에 적용 가능
Filter와 averaging 신호 처리 알고리즘을 기본 기능으로 내장
견고한 알루미늄 케이스
다양한 트리거 옵션 제공

Ultraman-50의 키트의 구성

Ultraman-50 본체
USB 케이블
BNC 연결 케이블
사용 설명서
Ultraman-50의 사양

ADC Depth: 8 bit
Sample Rate: 40 MSa/s
Input impedance: 50 ohm
Storage Depth: 64 kbyte
Trigger: Selected Level, External, Internal
DAQ bandwidth: 0.01-25 MHz
Output Voltage: ±5V max into 50Ω
DSP: Filter, Averaging
Dimension: 115 x 63 x 33 mm
Weight: 200 grams

Ultraman-50의 전면

Ultraman-50의 후면

연결 사용 예
