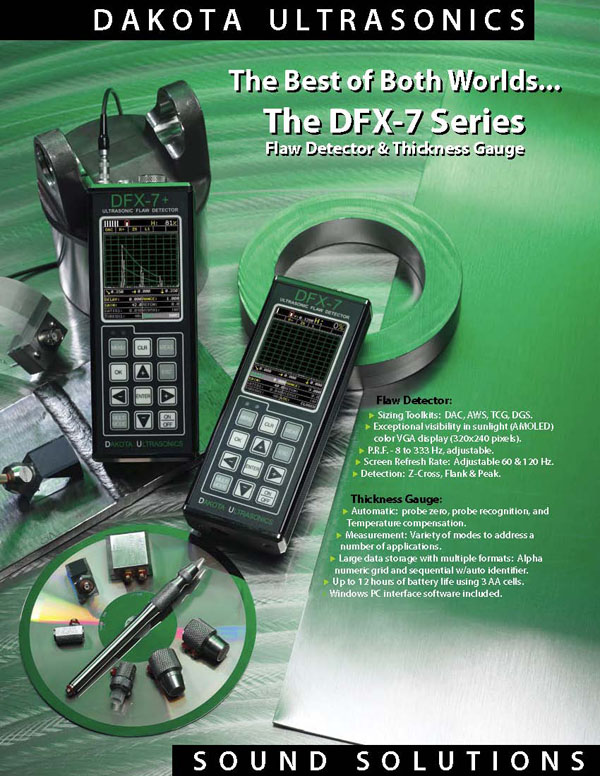

다음 두 분야에서 최고!

DFX-7 결함 탐지기 및 두께 측정기.

결함 탐상기
사이징 툴킷: DAC, AWS, TCG, DGS.
AMOLED 컬러 VGA 디스플레이(320*240 픽셀)
P.R.F.: 8~333Hz, 조정 가능.
화면 주사율: 60 & 120 조정 가능.
탐지: Z-크로스, 측면 & 피크.

두께 측정기
자동: 프로브 영점, 프로브 인식, 및 온도 보상.
측정: 어플리케이션의 숫자에 대응하기 위한 다양한 모드.
다중 형식을 갖는 대용량 데이터 저장소: 영숫자 및 순차적 식별.
윈도우즈 PC 인터페이스 소프트웨어
2년 제한적 보증



사양

+ 일반

크기: 63.5(W) x 165(H) x 31.5mm(D)
중량: 397g, 배터리 포함
케이스: 니켈 도금 알루미늄 엔드 캡이 포함된 압출 알루미늄 바디(개스킷 밀폐)
디스플레이: QVGA AMOLED 컬러 디스플레이(320 x 240 픽셀).
                    가시 영역 43.2 x 57.6mm.
                    16색상 팔레트, 다중 컬러 옵션, 및 다양한 밝기.
화면 주사율: 60 또는 120Hz 선택 가능.
디스플레이 뷰: 결함 탐지기: 전파(全波), +/- 정류 또는 RF.
                          두께 측정기: 숫자, +/- 정류, RF, 또는 B-스캔.
타이밍: 싱글 샷 100MHz 8비트 초 저파워 디지타이저를 갖는 정밀 25MHz TCXO
측정 게이트: 2개의 독립된 게이트(결함), 및 3개의 게이트(두께).
                      시작 및 전체 범위에서 조절 가능한 폭. 증폭 5-95%, 1% 단계.
                      음성 및 시각 경보를 갖는 각 게이트에 대해 포지티브 또는
                      네거티브 트리거링.
작동 온도: -10~60℃
환경: IP65 요구 사항을 충족

+ 보정

자동 보정: 길이(직진), 또는 전단(剪斷)(각도).
프로브 타입: 싱글 컨택트, 듀얼, 딜레이, 및 앵글.
영어(인치), 미터법(mm), 또는 시간(μs)
속도: 256-16,000 m/s.
시험 범위: 스틸 음속에서 최소 0~7.11mm, 최대 ~30,480mm. 연속 변수.
제로 오프셋(프로브 제로): 0~999.999μs.
재료 속도표: 재료 유형의 다양함을 위해 길이 및 전단 속도 포함.

+ 펄서

펄서 유형: 2개의 조절가능한 스퀘어 웨이브 펄서 및 리시버.
P.R.F.: 8~333Hz 선택 가능한 스텝(8, 16, 32, 66, 125, 250, 333Hz)
펄서 전압: 200볼트 피크 진폭, 50옴에서 상승/하강 시간 < 10ns.
펄스 폭: 40~400ns. 스텝 옵션 선택가능. (spike, thin 또는 wide)

+ 리시버

게인: 0.2dB 해상도로서 0~110dB. 수동 및 AGC 제어.
댐핑: 50, 75, 100, 300, 600, & 1500 옴.
주파수 대역: DFX-7 & 7+: 광대역 1.8-19MHz(-3dB).
                      DFX-7+: 2MHz, 5MHz, 10MHz 3개의 협대역에서 중심.
수평 직선성: +/- 0.4% FSW.
수직 직선성: +/- 1% FSH.
증폭기의 직선성: +/- 1dB.
진폭 측정: 1% 해상도로서 0~100% FSH.
지연: 스틸 음속에서 0-25,375mm.


+ 결함 탐지기: 기능

트리그: 빔 경로, 깊이, 표면 거리, 및 곡면 보정의 삼각법 디스플레이.
DAC: 디지털 DAC 곡선을 그리는 데, 최대 8포인트까지 입력 및 사용할 수 있음.
            참조 -2, -6, -10, (-6/-12), (-6/-14), (-2/-6/-10) dB.
            진폭은 %DAC 또는 dB로 표시.
AWS: AWS D1.1 구조용 용접 코드에 따라 자동 결함 사이징.
AVG/DGS: 프로브 데이터를 이용하여 자동 결함 사이징.
                   최대 64개의 사용자 설정 저장.
TCG: Time Corrected Gain. 50dB 동적 범위, 마이크로초 당 20dB,
           곡선 정의를 위한 최대 8포인트
측정 모드: 펄스-에코(P-E)는 0.63mm~3,048cm까지 측정.
자동 보정: 2개의 참조 포인트를 가진 자동 보정 제공.
검출 모드: 제로 크로싱, 측면 및 피크.
화면 멈춤: 화면에서 현재 파형을 유지.
피크 메모리: 에코다이내믹 패턴 측정을 위함.

+ 두께 측정기: 기능

측정 모드 (듀얼 엘리먼트):
펄스-에코 모드(P-E) - (피트 및 결함 탐지)는 0.63mm~3,048cm 까지 측정.
펄스-에코 코팅모드(PECT) - (재료, 코팅, 피트 및 결함 탐지):
                                              재료: 0.63mm~3,048cm
                                              코팅: 0.01~2.54mm
펄스-에코 템프 콤프 모드(PETP) - (피트 & 결함 탐지) 자동 온도 보상
                                                   - 0.63mm~3,048cm 까지 측정.
에코-에코 모드(E-E) - (페인트 관통 & 코팅) 1.27~102mm 까지 측정.
                                    코팅에 따라 달라질 수 있음.
에코-에코 검증 (E-EV) - (페인트 관통 & 코팅) 1.27~25.4mm 까지 측정.
                                       코팅에 따라 달라질 수 있음.
코팅 전용 모드 (CT) - (코팅 두께) 0.0127~2.54mm 까지 측정.
                                   범위는 코팅에 따라 +/- 될 수 있음.
재료 & 코팅, 또는 기본 자료 유형의 선택을 위한 1 & 2포인트 보정 옵션
자동 프로브 영점, 인식 및 온도 보상
초당 최대 50개의 측정값을 고속 스캔
하이/로우 한계에서 가청 알람
QC 검사를 위한 내장 차동 모드
64개의 사용자 정의 셋업 구성

+ 메모리

로그 형식: 그리드 (영숫자), 또는 순차적 (자동 식별)
그래픽 온: 8,000개 측정값, A/B 스캔 이미지, & 모든 측정값에 대한 모든
                   게이지 설정
그래픽 오프: 210,000개 측정값 (코팅, 재료, 최소 & 최대). (두께 측정기 전용)
사용자 설정: 64개의 사용자 설정

+ 전원

배터리: 3개의 1.5V 알카라인, 1.2V AA 니켈-카드뮴 전지, 1.2V AA 니켈-수소,
              또는 기타 다른 동급 전원.
배터리 사용 시간(연속 사용): 기본 세팅에서 알카라인(12시간),
                                              니켈-카드뮴(5시간), 니켈-수소(12시간).

+ 연결

출력: RS232 시리얼 인터페이스. PC 소프트웨어 & USB 컨버터 케이블 포함.
탐촉자 커넥터: 2개의 LEMO 00 커넥터.

+ 인증

두께 측정기: NIST & MIL-STD-45662A에 따라 공장 보정 추적 가능.
결함 탐지기: EN-12668-1 규격.

+ 보증

2년 제한적 보증
