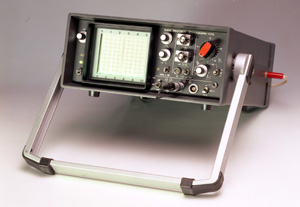

Karl Deutsch ECHOGRAPH 1016 |
특
징
 콤펙트한 디자인
다용도 목적 적용
검사물이 크거나 주물과 같이 감쇄가
심한 경우에는 펄스 파워가 높은
Echograph 1016B 사용 |
자세한 내용을 보려면
사진을 클릭하십시오. |
|
|
|
| ECHOGRAPH 1016의 주요 사양 |
| 화면
크기 |
68
× 55 mm |
| 측정
범위 |
0
~ 8.5 mm 부터 0 ~ 19 mm |
| 직선성 |
±1%
이하 |
| 주파수
사용 범위 |
0.4~
30 MHz(RF Version) |
| 펄스
전압 |
70
혹은 260 V |
| 펄스
상승 시간 |
5
~ 80 ns |
| 게이트
레벨 조정 |
0
~ 80% |
| 크기 |
236
× 105 × 287 mm |
| 무게 |
5.6
kg (밧데리 포함) |
|
|
| 초음파 탐상기 ECHOGRAPH 1016의 적용례 |
 |
|
 |
강재나 금속에서의 용접에서 경사각 탐촉자를
사용하여 용입 불량
부분의 깊이 측정 |
|
탄소강이나 스테인레스의 용접에서
크랙, 슬래그, 블로우 홀 등 탐상 |
| |
 |
|
 |
수직 탐촉자나 경사각 탐촉자를
사용하여 크랙, 기공 같은 결함 탐지 |
|
플라스틱, 세라믹과 같은 재질에서의
결함 탐지 (형상이 복잡하지 않아야 함) |
|
|
| 기타 적용의 예 |
용접부의 용입 깊이 측정 (불완전 용입 부분의 깊이 측정)
전자빔을 사용한 용접부의 결함 탐상 (전용 시스템을 사용하여 결함과 용입 깊이 측정)
브레이징 용접부의 용접부 검사 (브레이징이나 폭발 압접의 용착 불량 부분 검사)
강재 용접부의 용접 결함 탐상 (크랙, 슬래그 개재, 블로우 홀 등 탐상)
자동차용 밸브에서 압접 용접부 검사 (경사각 탐촉자로 측정 가능)
소결 부품의 탐상 (기아와 같은 부품의 크랙 및 사용 중 피팅, 스폴링,
플레이킹 등의 결함 탐지)
세라믹의 표면 및 내부 결함 탐상 (수침법을 사용하여 약 50 μm의 결함 탐지)
회전로의 회전 롤러 축의 피크 균열 탐상 (경사각 탐촉자 사용)
부식 크랙의 탐상
기타 |
|
 |
|
